概述

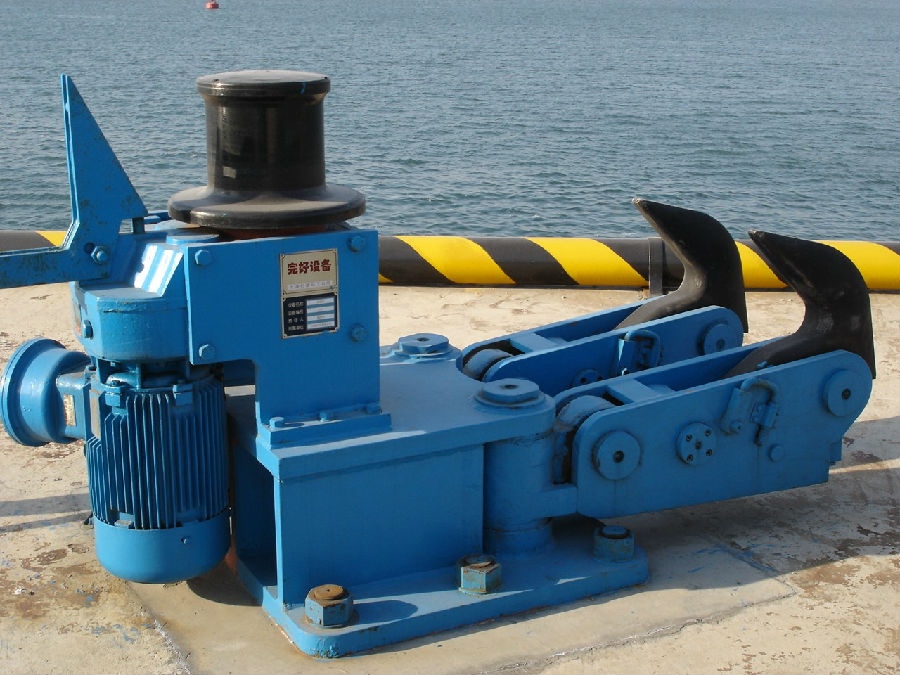

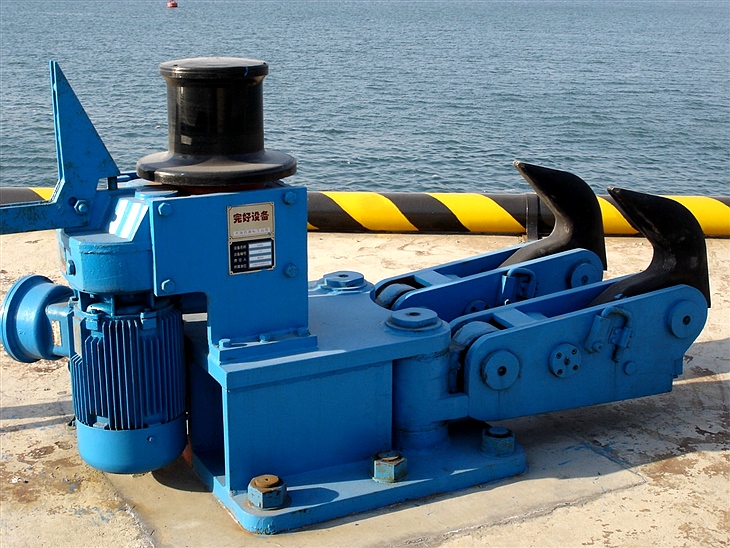

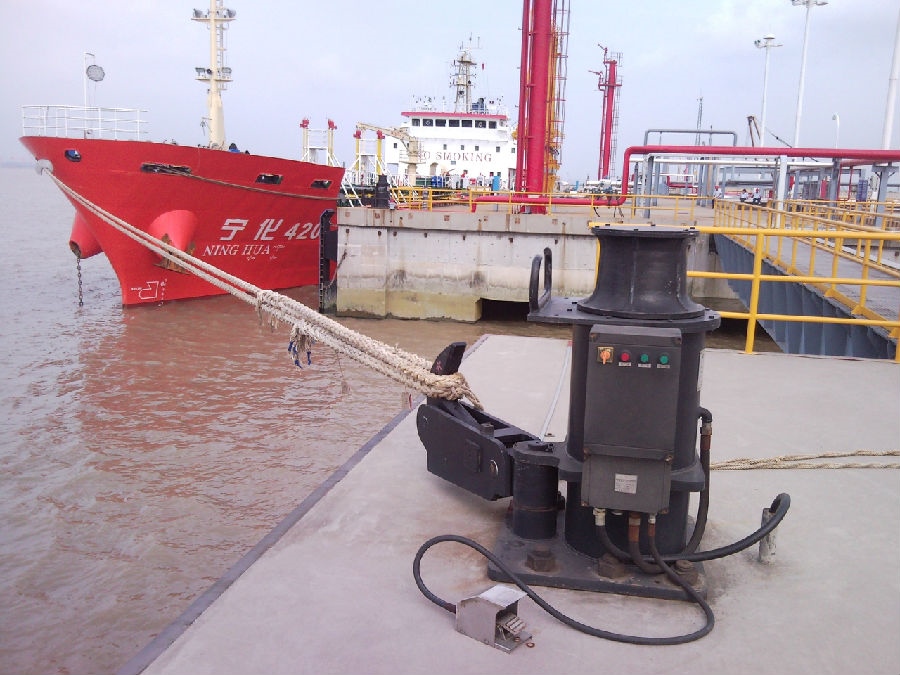

　　快速脫纜鉤是近年來國內碼頭作業中船舶系、脫纜操作的一種新產品，它以快速帶纜、瞬間脫纜及自動化程度高等優點可以完全替代老式系船柱，進一步提高了操作安全性，也成了國內目前新建現代化碼頭的必需設備。我公司生產的HT系列快速脫纜鉤主要由快速帶纜及纜繩脫鉤兩大部分組成，分為電動絞盤、鉤子鎖定與脫鉤機構、纜鉤、及金屬結構件等部件?？梢愿鶕?jù)碼頭生產的需要采用手動、自動脫鉤操作。可選配測力銷、開合檢測。

　　性能特點

　　a、快速脫纜鉤可在無負載或達到全工作負載情況下鉤子鎖定、安全脫放。脫纜鉤的手動脫放力全負載狀態下小于150N。

　　b、鉤子可以獨立操作，且可沿水平平面或垂直平面旋轉。

　　c、鉤子采用有限元FEA分析計算法進行優化設計，脫纜鉤整體結構緊湊合理、操作靈活方便，減少碼頭的占地空間。鉤軸近似在鉤子重心處，人工復位能達到國際通行的“一人一手復位”的要求，只需很小的力就可使鉤子輕易恢復原位。

　　d、鉤子懸空于碼頭地坪，在任何荷載狀態下都不接觸或撞擊碼頭地坪。

　　e、鉤子材料采用35CrMo優質合金鋼鑄造，符合國家標準JB/T6402低合金高強度鑄鋼的要求，并經調質處理以提高其機械性能。

　　f、鉤子框架內部裝配有鋼加固塑料合金緩沖塊，用以吸收高負荷脫纜時所產生的能量，對鉤體結構起到保護作用，并有效防止鉤子脫放時產生的金屬與金屬間的撞擊產生的火花。

　　g、每個鉤子可用標準手動工具拆卸裝配。使用、維修、安裝方便簡單。

　　h、鉤子框架由Q345B鋼板制成，符合國家標準GB/T1591低合金高強度結構鋼要求，經專用工裝焊接、去應力退火處理后進行機械加工。銷軸采用40Cr優質低合金鋼加工而成，磨削加工后表面鍍硬鉻。

　　i、鉤子鎖定機構自鎖，在鉤子鎖定機構強度內，纜繩不會從鉤子上滑出。

　　j、軸孔鑲有高強度鋼塑復合軸承，具有摩擦系數?。é?0.04～0.1），耐磨，抗蝕性好、承載力大，銷軸表面開有螺旋油槽，使加注黃油方便且潤滑徹底，鋼塑符合軸承與表面鍍鉻銷軸匹配，在正常情況下永遠不會生銹而發生咬死現象。軸端支承安裝有密封圈。

　　k、電動絞盤能正、反運轉。絞盤的運轉通過進口腳踏開關和裝在電控箱上的正、反轉選擇開關來操縱。通過電控箱上的正、反選擇開關控制絞盤轉向。

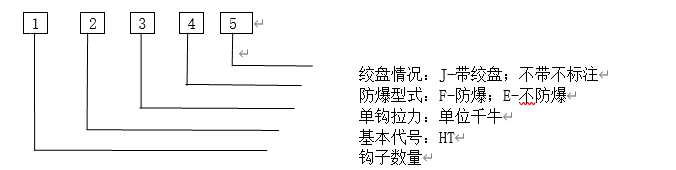

　　型號編制說明:

　　示例：

　　2HT750FJ--單鉤拉力750KN，鉤子數量2個，帶絞盤的防爆脫纜鉤。

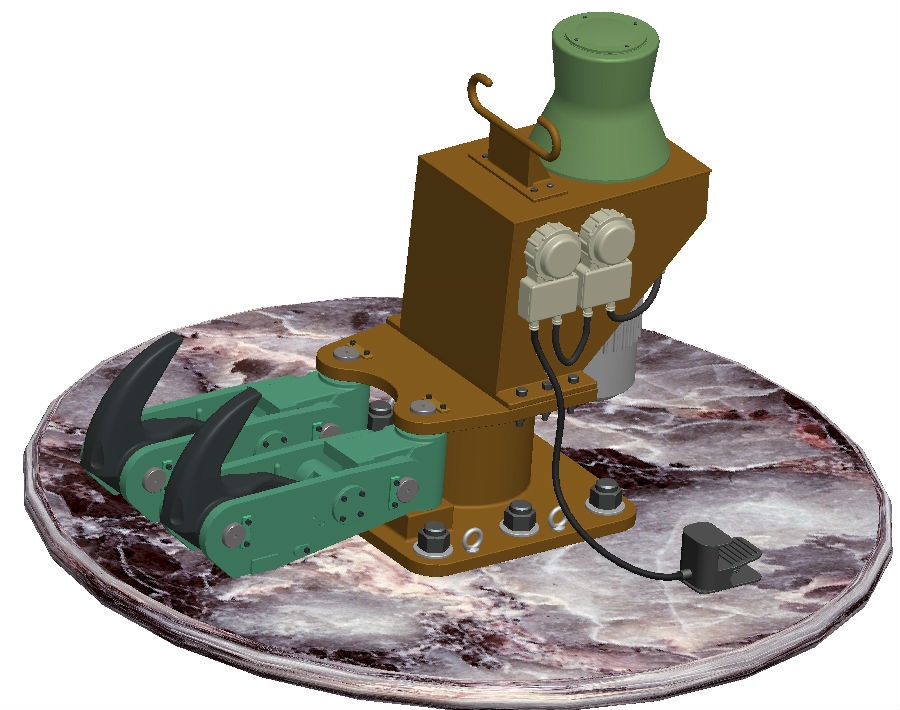

雙鉤示意圖

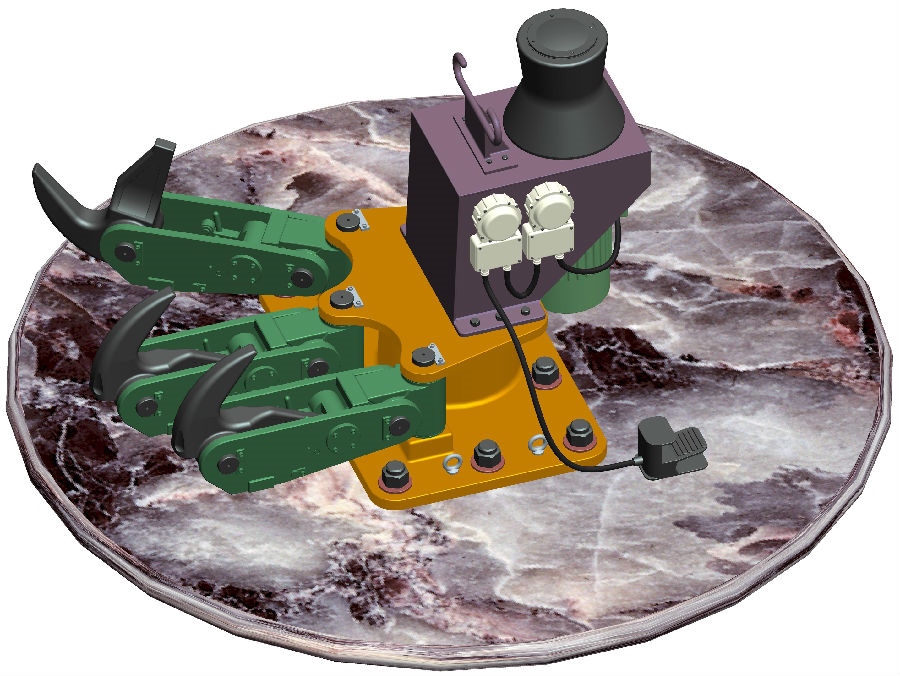

三鉤示意圖

　　絞纜機

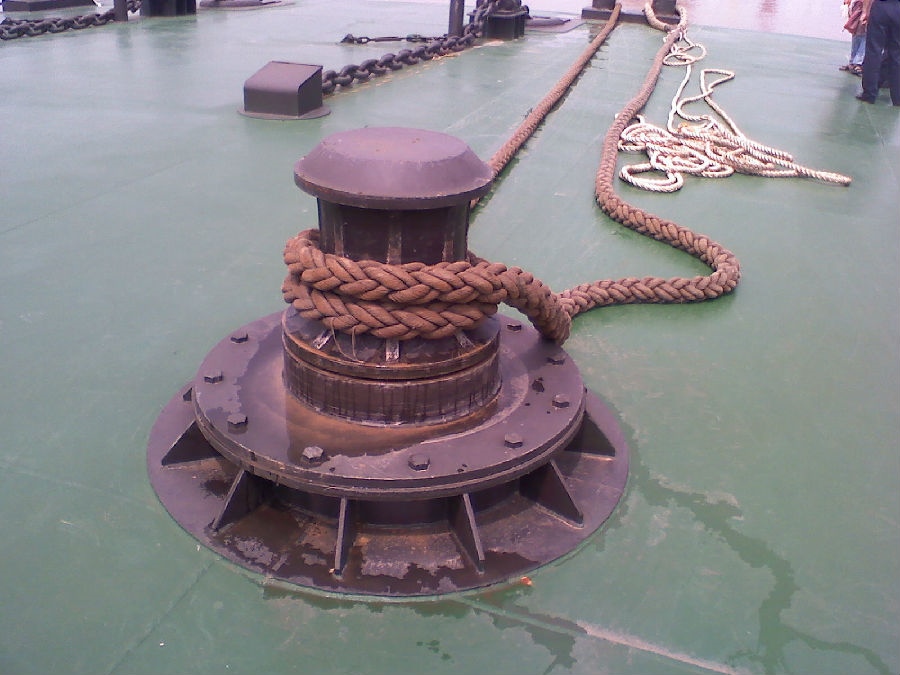

　　絞纜機是一種安裝于碼頭面上，用于船舶絞纜的專用設備。該設備與系纜樁配合使用，可以減輕工人的勞動強度、提供工作效率、增加安全性和可靠性，廣泛用于油品、化工品、集裝箱、散雜貨等碼頭。絞纜機主要有立式和臥式兩種。

　　a、立式絞纜機：主要由防爆電機、減速機、絞盤、防爆控制箱和腳踏開關組成，采用同軸式齒輪減速機，體積小、噪音低，更適合于石油化工碼頭。

　　b、臥式絞纜機：主要由（防爆）電機、渦輪蝸桿減速機、絞盤組成，可根據現場情況選配（防爆）腳踏開關、制動器、（防爆）操作柱來控制電機絞纜和制動，其主要特點是耐用、造價低并且變速穩定。

　　c、性能參數表
